Дизайн соединителей: индивидуальные решения для приложений высокой плотности
В начале объяснения конструкции электронных разъемов нам в основном нужно понять основные компоненты разъемов продукции.Являясь незаменимым компонентом электронных устройств, разъемы имеют решающее значение для нормальной работы электронных устройств с точки зрения их основной структуры и принципа работы.Как правило, разъем состоит из двух компонентов (обычно известных как мужской и женский концы), которые подключены вместе для завершения соединения и передачи эффективных сигналов или токов.
1〠Основная структура соединителя:
Разъем - это устройство, используемое для достижения электрического соединения между электронными устройствами, и его основная структура в основном состоит из следующих частей:
Контакты: Контакты являются ключевыми компонентами, используемыми в соединителях для достижения электрических соединений, как правило, изготовлены из металлических материалов с хорошей проводимостью, таких как медь, золото, серебро и т. д. Форма и размер контактов варьируются в зависимости от типа соединителя и требований к применению.
Мужские зажимы, как правило, изготавливаются из латуни, которая имеет хорошую проводимость, но плохую эластичность; Форма мужского контактного элемента в основном цилиндрическая (круглый истреб), квадратный цилиндрический (квадратный истреб) или плоский лист (вставка); Женские зажимы, как правило, изготавливаются из фосфорового меди материала, который имеет плохую проводимость, но хорошую эластичность.Форма женского контактного элемента включает цилиндрическую (разделенную канавку, конизированную), вилку типа настройки, коробку типа (квадратный розетк) и т. д. Как показано на следующей рисунке
Изолятор - это часть соединителя, используемая для изоляции контактов и предотвращения электрических коротких замыканий.Изоляторы, как правило, изготавливаются из непроводимых материалов, таких как пластмассы и керамика, которые имеют хорошие изоляционные свойства и механическую прочность.Изоляторы, как правило, изготавливаются из пластмассового материала.Как показано на диаграмме ниже, ее основные функции являются следующими:
1.Электрическая изоляция между терминалами;
2.Геометрическое положение фиксированного конца облегчает вставку и размерную стабильность;
3.обеспечение механической защиты и поддержки терминалов;
4.Изоляция клемм от среды применения для снижения чувствительности к коррозии.
Шелка: Корпуса - внешняя структура соединителя, используемая для защиты контактов и изоляторов, обеспечивая при этом способ установки и закрепления соединителя.Оболочка обычно изготавливается из металлических или пластиковых материалов, которые обладают высокой механической прочностью и коррозионной стойкостью.
Оболочка является внешней оболочкой соединителя, и ее функции включают структурное усиление, определение портов рамы мужской и женской розетки, позиционирование соединительной платы и совместную внешнюю механическую защиту.Что касается электрических аспектов, то он имеет такие функции, как экрана от EMI и заземление от ESD.
Аксессуары Аксессуары являются вспомогательными частями соединителя, включая блокирующий механизм, позиционирующий механизм, уплотнительный механизм и т. д. Функция крепления заключается в обеспечении надежности и стабильности соединителя и улучшении его производительности.Например, важные структурные принадлежности вишек и розетки включают в себя монтажные принадлежности и структурные принадлежности.Винты, яручки, пружины и т. д. относятся к монтажным аксессуарам, а расположение штифов, расположение ключей, уплотнительные кольца и зацепляющие кольца относятся к структурным компонентам.
Вышесказанное в основном представляет собой понимание базовой структуры соединителей, каждый из которых играет решающую роль в функции соединителя.Короче говоря, цель состоит в том, чтобы гарантировать, что разъем имеет надежный контакт после спаривания, может выдержать воздействие соответствующего сценария применения, сохраняя при этом хороший контакт, обеспечивая стабильную передачу сигнала или тока и гарантируя качество передачи сигнала.
2〠Принцип работы соединителя
Принцип работы разъемов заключается в достижении электрического сигнала между электронными устройствами через контакты.Принцип ее работы можно разделить на следующие этапы:
1.Контакт: Когда контакты двух разъемов вступают в контакт друг с другом, устанавливается электрическое соединение.Существуют различные формы контакта для контактных компонентов, такие как контакт с отверстием, контакт с пластинкой, контакт с проволокой и т. д.
2.Проводимость: После достижения контакта между контактами, ток может передаваться через контакты.Проводность контакта зависит от таких факторов, как его материал, форма и размер.
3.Передача сигнала: помимо передачи тока, соединители также могут достигать передачи сигнала.Качество и скорость передачи сигнала зависят от электрических характеристик соединителя, таких как сопротивление, емкость, индуктивность и т. д.
4.Подключение и отключение: Когда два соединителя отделяются, электрическое соединение отключается, а передача тока и сигнала также прерывается.
Весь процесс реализуется с быстрой установкой и вставкой, мужской и женской взаимосвязанностью, надежной передачей сигнала или тока и антиотрывной конструкцией для предотвращения отрывания от вибрации и удара.Когда требуется разъединение, для достижения разъединения можно использовать простое действие.
3〠Классификация соединителей
На самом деле, всегда было трудно классифицировать соединители, потому что чем больше знаний, тем сложнее становится их классификация.Например, различные сценарии применения, различные области применения, различные формы продукта, а также различные функции и структурные характеристики можно рассматривать как одну категорию.Исходя из сценариев применения и структурных характеристик соединителей, их можно разделить на следующие категории:
1.Соединители между платой: Используются для подключения платы схемной схемы, подходящие для высокоплотных и миниатюрных электронных устройств.

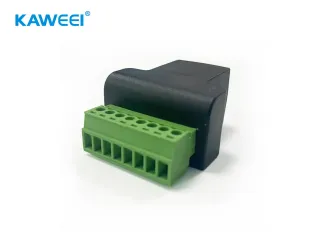

2.Проводные соединители: Используются для подключения проводов к платам, подходящих для передачи энергии и сигнала в различных электронных устройствах.
3.Проводные соединители: используются для соединения проводов и подходят для проводки и соединения различного электрооборудования.
4.Прямоугольные разъемы: разъемы прямоугольной формы, подходящие для передачи мощности и сигнала в различных электронных устройствах.
5.Круговые соединители: соединители с круговой формой, обычно используемые в высокопроизводительных электронных устройствах в военной, аэрокосмической и других областях.
6.Высокоскоростные разъемы: Разъемы с возможностями высокоскоростной передачи сигналов, подходящие для высокоскоростной передачи данных и коммуникационного оборудования.
7. RF разъемы: используются для передачи RF сигналов и подходят для беспроводной связи и вещательного оборудования.
8.Оптические волокна разъемы: используются для передачи оптических сигналов, подходят для оптической связи и оптического сетевого оборудования.
