자동차용 와이어하네스의 중요성과 특징
저압 전선이라고도 불리는 자동차 전선은 일반적인 가정용 전선과는 다릅니다.일반 가정용 전선은 구리 모노셀 전선으로 어느 정도 경도가 있다.자동차 전선은 구리 멀티셀 소프트라인으로, 머리카락처럼 가늘고, 몇 개에서 많게는 수십 개의 부드러운 동선이 플라스틱 절연관(폴리염화비닐)에 싸여 있어 부드러움이 잘 부러지지 않는다.자동차 업계의 특수성 때문에 다른 일반 하니스보다 자동차 하니스의 제조 공정도 특수하다.자동차 하니스의 제조 시스템은 크게 두 가지다: 1, 구미 국가별로 구분, 중국: TS16949 시스템을 적용해 제조 공정을 제어한다.2. 일본을 지향한다: 도요타, 혼다는 자체 제조 프로세스 제어 시스템을 가지고 있다.자동차 기능이 증가하고 전자 제어 기술이 보편적으로 적용되면서 전기 부품이 늘어나고 전선이 늘어나고 하네스도 두꺼워질 것입니다.이에 따라 첨단 자동차는 CAN 버스 구성을 도입하고 멀티플 전송 시스템을 적용했다.멀티플렉서는 기존 하네스에 비해 와이어와 커넥터의 수를 크게 줄여 배선을 보다 쉽게 해준다.
자동차 하니스에서 전선의 공통 규격은 공칭 횡단면 면적이 0.5, 0.75, 1.0, 1.5, 2.0, 2.5, 4.0, 6.0 등 제곱mm 선재(일본 자동차에서 흔히 사용하는 공칭 횡단면 면적은 0.5, 0.85, 1.25, 2.0, 2.5, 4.0, 6.0 등 제곱mm)다.각각 서로 다른 전기 설비의 와이어와 함께 허용되는 부하 전류 값이 있습니다.차량 하니스의 경우 계기등, 지시등, 도어램프, 천장등 등에 0.5규격선이 적용된다.0.75규격선은 번호판등, 앞뒤소등, 브레이크램프 등에 적용되며 1.0규격선은 스티어링램프, 안개등 등에 적용된다.1.5규격선은 헤드램프, 경적 등에 적용되며, 발전기 전기추선, 겹침선 등 2.5~4제곱mm의 와이어가 필요한 주 전원선이다.이것은 일반적인 차를 가리키는 것일 뿐, 중요한 것은 부하의 최대 전류 값을 봐야 하는데, 예를 들어 배터리 라인과 같이 양극 전원 코드는 개별적으로 사용하는 특별한 차량용 라인으로, 적어도 십여 제곱 밀리미터 이상의 선 지름이 큰 편인데, 이러한 "큰" 선은 주 하니스로 짜이지 않습니다.

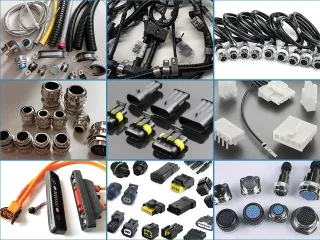

하네스를 배치하기 전에 회로 구조도와는 달리 하네스 다이어그램을 미리 그립니다.회로 구조도는 다양한 전기 부품 간의 관계를 설명하는 이미지로, 전기 조립품이 서로 연결되는 방식을 반영하지 않으며 개별 전기 조립품의 크기와 쉐이프 및 그 사이의 거리에 영향을 받지 않습니다.와이어 연결 다이어그램은 각 전기 조립품의 크기와 쉐이프와 그 사이의 거리를 고려해야 하며 전기 조립품 간의 연결 방식을 반영해야 합니다.하네스 공장 기술자가 하네스 다이어그램에 따라 하네스 선판을 제작하면 작업자는 선로판의 규정에 따라 와이어 절단, 배선을 합니다.차량 주하네스는 일반적으로 엔진(점화, 전기분사, 발전, 시동), 게이지, 조명, 에어컨, 보조전기 등의 부분으로 나뉘며, 메인 하니스와 지하네스가 주를 이룬다.차량 주선에는 나무 막대와 나뭇가지처럼 여러 가지 분기 하네스가 있습니다.차량의 정하네스는 대시보드를 핵심 부품으로 삼아 앞뒤로 확장하는 경우가 많다.길이 관계나 조립이 편리하기 때문에 일부 자동차의 하네스는 게이지, 엔진, 헤드라이트 총성, 에어컨, 배터리 등 전면 하니스(테일램프 총성, 번호판 램프, 캐리어 램프), 탑 하니스(차도어, 헤드램프, 스피커) 등으로 나뉜다.하네스의 각 끝에는 와이어의 연결 개체를 나타내는 숫자와 문자가 표시되어 있으며 운영자가 해당 와이어와 전기 장비에 올바르게 연결되어 있음을 확인할 수 있습니다. 이는 하네스를 복구하거나 교체할 때 특히 유용합니다.이와 함께 선재의 색상은 단색선과 투톤 라인으로 나뉘며 색상 사용도 정해져 있어 일반적으로 자동차 공장의 맞춤형 기준이다.중국의 산업 표준은 단색을 검은색 전용 전선으로, 빨간색을 전원 코드 단색으로 규정하는 것과 같이 주 색조만을 규정하므로 혼동해서는 안 됩니다.로프는 뜨개질실이나 플라스틱 테이프로 감싼 것으로 안전과 가공, 유지보수 편의를 위해 짜임 와이어 소포를 없앴고, 현재는 점성 플라스틱 테이프로 감싸고 있다.하네스와 하네스 간, 하네스와 전기 부품 간의 연결은 커넥터 또는 선 조각을 사용합니다.커넥터는 플라스틱으로 만들어졌고 플러그와 콘센트가 있습니다.하네스와 하네스 연결, 하네스와 전기 부품 간의 연결은 하네스 또는 선 슬라이스에 연결됩니다.
자동차 배선 하네스 재료 요구 사항은 또한 매우 엄격합니다 : 전기 성능, 재료 분산, 온도 내성 등을 포함하여,특히 안전에 관해서는 일반적인 하네스 요구 사항보다 높습니다 : 방향 제어 시스템과 같은 브레이크의 이러한 중요한 구성 요소의 하네스, 요구 사항은 더 엄격합니다.
