産業用ネットワークケーブルの選択方法

産業用ネットワークケーブルの選択方法

• 2025-01-20 15:01:08
• 管理者より

5 G は、データ伝送を全く新しい時代へと導いて、高速で低レイテンシの接続体験をユーザーに提供しました。産業用制御システムでは、ネットワークケーブルは、相互接続、通信、制御を通じて、低コスト、高速、優れた安定性を達成します。自動化機器、ロボット制御、センサーデータ収集、監視システムなど、さまざまな分野で広く使用されており、スマートファクトリーに不可欠な部分です。

産業用ネットワークケーブルを選択する際には、環境干渉、機械的応力、温湿度条件、データ伝送速度、費用対効果などの要因を考慮して、最適なネットワークケーブルソリューションを選択する必要があります。異なる伝送要件を満たすために、産業分野で一般的に使用されているツイストペアネットワークケーブルは、その性能とアプリケーションシナリオに応じて Cat 5 e 、 Cat 6 、 Cat 6 a 、 Cat 7 、 Cat 8 などの異なるカテゴリーに分類することができます。各タイプのネットワークケーブルは、特定の伝送信号、レート、距離、および帯域幅要件に最適化されています。

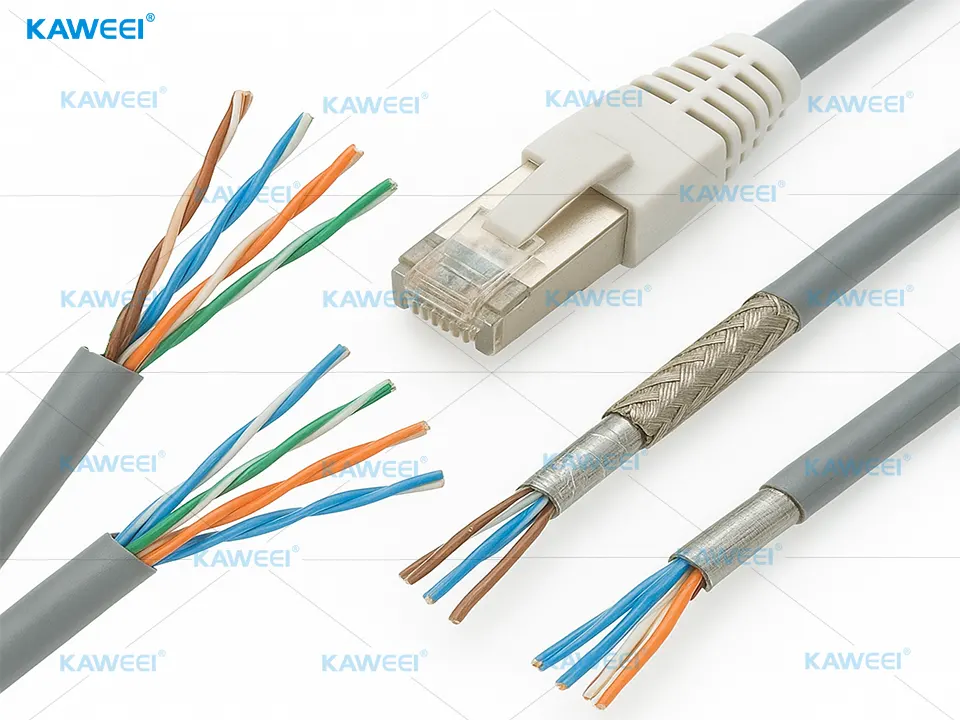

01 ネットワークケーブルワイヤの種類と特性

ネットワークケーブルワイヤには多種多様な種類があります。異なるアプリケーションシナリオでは、対応する構造を持つネットワークケーブルワイヤを選択することができ、その構造が、特に干渉防止とデータ伝送安定性の面で性能の違いを決定します。

以下は、ワイヤー材料のいくつかの主なタイプとその特性です。

」œ”U—FTP ： このタイプのワイヤは、信号の減衰を低減するために各コアワイヤの周りにアルミニウム箔の層を包んでいます。4 対のワイヤを組み合わせると、外層には金属編組のシールド層もあり、カテゴリー 7 ネットワークケーブルの構造基準を満たしています。高機密性を要求する高速ネットワークや伝送環境に適し、今後のアプリケーションアップデートや統一配線をサポートし、各種メディア情報の共通伝送を可能にします。

」œ”S—FTP （Shielded Foil Twisted Pair） ： STP のアルミ箔を基に編み網を追加し、外層を PVC 材料で覆います。このタイプのワイヤは、二重層シールドを有し、環境磁場からの信号干渉を効果的に低減し、内部信号減衰が低い。柔軟性が低く高コストですが、その抗干渉性と安全な伝送特性は、特殊な環境でのプロの配線に適しています。

」œ”U—UTP ： 現在の市場で最も一般的な配線システムワイヤで、帯域幅 250 MHz 未満の通常のネットワークアプリケーションに適しています。安定した性能を持ち、費用対効果が高く、構築と維持が容易です。しかし、その性能制限は、カテゴリー 6 ネットワークケーブル規格までしかサポートしていません。

」œ”F—UTP （ 油 — シールドツイストペア ） ： 広い使用可能な帯域幅、一定の干渉防止能力、信号減衰を低減し、低煙およびハロゲンフリー材料などの環境保護特性を有します。

」œ”SF—UTP ：このタイプのワイヤのコアワイヤは個別にシールドされていませんが、全体がアルミニウム箔と編組層によってシールドされ、強い干渉防止能力を有しています。

ネットワークケーブルワイヤに加えて、主にカテゴリー 5 およびカテゴリー 6 の RJ 45 コネクタ （ ロングボディ、ショートボディ、シールド付き、シールドなし ） をカバーし、 3 U から 50 U の範囲のめっき厚さを持ち、さまざまなネットワーク環境のニーズを満たしています。

0 2 適切な産業用ネットワークケーブルの選択方法

産業用制御システムでは、ネットワークケーブルの安定性と一貫性が機器の動作に不可欠です。特に、振動、腐食、湿気などの困難な作業環境では、わずかな一瞬の故障や接触不良でも機器のシャットダウンやアラームを引き起こす可能性があります。これらの問題はしばしば顧客に大きな損失をもたらします。ネットワークケーブルの種類が多く、作業条件が複雑であるため、データ伝送速度、環境適応性、干渉防止性能などの選択上の困難性がしばしばあります。

産業用ネットワークケーブルの選択の難しさ

必要なデータ出力レートに応じて、ネットワークケーブルの対応するカテゴリを選択する方法 ？

異なるシナリオは、ネットワークケーブルの干渉防止能力の要件が異なります。マッチングワイヤ材料を選択する方法 ？

機器が頻繁に振動する環境では、防振 RJ 45 コネクタを選択する必要がありますか ？

湿気のある環境や腐食性の高い環境では、射出成形 RJ 45 コネクタを選択する必要がありますか ？

限られたスペースで、 RJ 45 コネクタの設置要件は何ですか ？

Haituo Electronics は、毎年 100 万台以上のネットワークケーブル関連のワイヤハーネスを世界市場に供給し、多くの国内外のオートメーションブランドにサポートサービスを提供しています。産業用ワイヤハーネスの製造経験が深く、産業用オートメーションとインテリジェントのトレンドを常にリードし、お客様のニーズを深く理解し、品質、納品、カスタマイズされたサービスの面でお客様の期待を満たすことを約束しています。当社の製品は、さまざまな標準産業用ワイヤーハーネスをカバーし、産業用ネットワークケーブルの分野でもユニークな利点を示しています。

多様なワイヤー材料の選択

PVC 、 PUR 、 LSZH などのさまざまなワイヤ材を提供し、さまざまなアプリケーションシナリオに適応します。

豊富な RJ45 コネクタの選択

当社は、お客様の多様な設置および環境ニーズを満たすために、ロングボディ、ショートボディ、シールド、非シールド、および異なるめっき厚さを含むさまざまな RJ 45 コネクタを提供しています。

カスタマイズされた RJ45 コネクタシース

当社は、ほとんどのお客様の設置要件を満たすために、さまざまなサイズの金型を含むカスタマイズされたシースソリューションを提供します。

総合試験サービス

Fluke 試験、シミュレーション動作条件試験、帯域幅試験を採用し、ネットワークケーブルの品質を確保し、お客様の製品を保護します。

市場環境と顧客のニーズの継続的な変化に伴い、 Haituo は引き続き顧客と手を携え、サイズ、外観、材料、技術、信頼性の面で継続的な改善と革新に取り組んでいます。卓越性の追求に導かれ、最大限の費用対効果、迅速な応答性、高品質な製品品質の実現を目指し、ユーザーエクスペリエンスをさらに向上させています。
