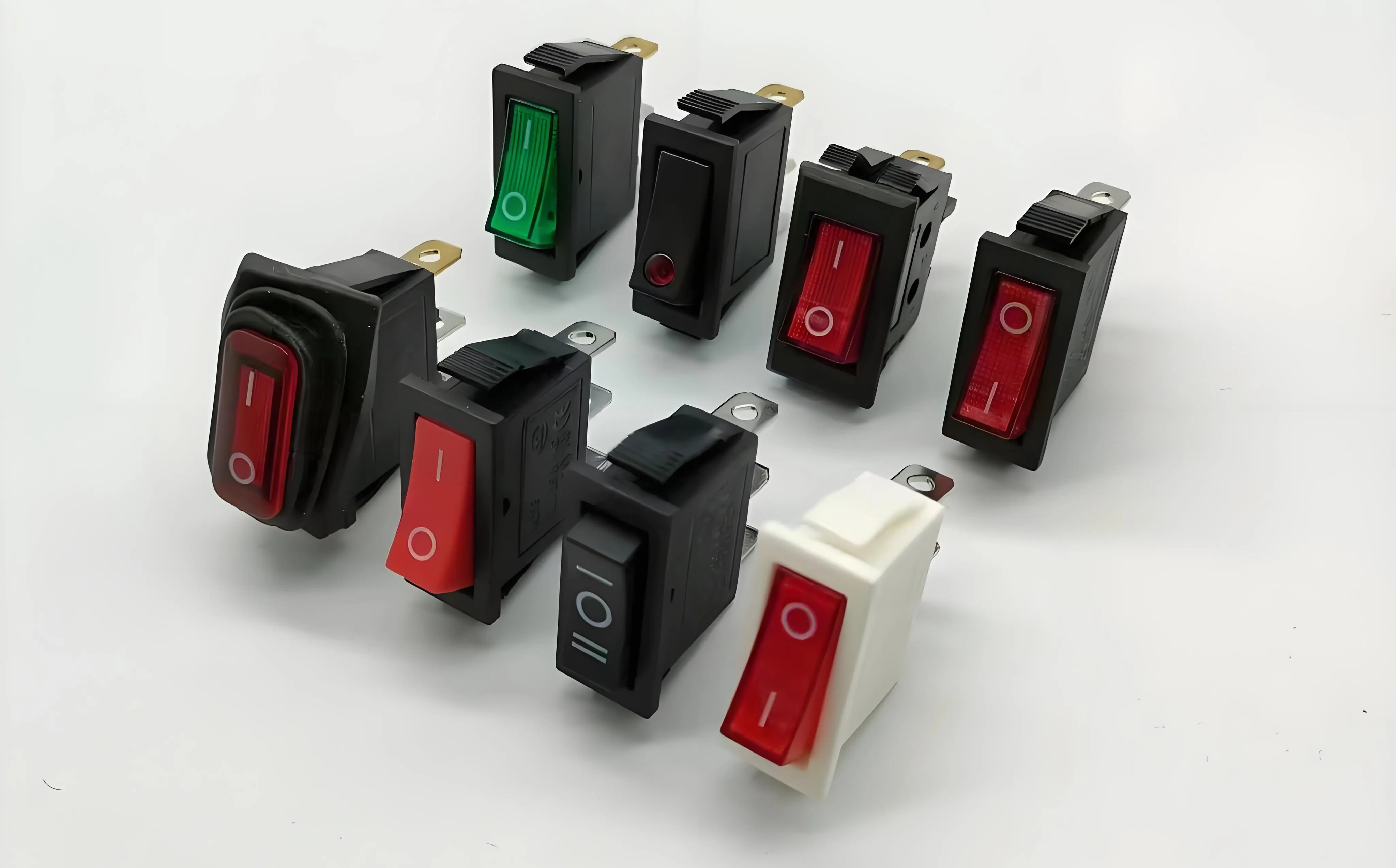

Rocker Switch è un commutatore di controllo di potenza comune che assomiglia a una barca. Quando lo usi, devi solo premere leggermente una estremità e l'altra estremità apparirà automaticamente, formando un 'azione "rocker".

Il nucleo di Rocker Switch è costituito dalle seguenti parti:

Rocker: la parte esterno depressibile che controlla l'azione dell 'interruttore;

Meccanismo a molla: utilizzato per realizzare il feedback del rimbalzo dopo la premessa;

Contatti: il contatto è conduttivo quando l'alimentazione è accesa e separato quando l'alimentazione è spenta;

Terminali: collegati al circuito esterno.

Il Rocker Switch è basato sul principio di interruttore meccanico e controlla l'accensione e lo spegnimento del circuito operando il pulsante su e giù. Il processo specifico è il seguente:

Circuito on e off: Quando l'utente premere una estremità dell 'interruttore, i contatti all' interno dell 'interruttore sono chiusi, il circuito è collegato e la corrente inizia a scorrere; quando l'utente rilascia o premere l'altra estremità, i contatti sono scollegati, il circuito è tagliato e la corrente smette di scorrere.

Azionamento meccanico: il pulsante di interruttore è collegato ai contatti interni tramite un albero rotante. L'oscillazione verso l'alto e verso il basso del pulsante di comando spingerà i contatti a chiudere o aprire, realizzando così il controllo del circuito.

Off on

di”Œ di”€ di”€ di”€ di”€ di” di”Œ di”€ di”€ di”€ di”€ di”

di”‚ di– ¼â”€ di”€ di”‚ di– 2

di”‚ Contatto”‚ Contatto

di”” di”€ di”€ di”€ di”€ di”˜ di”” di”€ di”€ di”€ di”€ di”˜

Il controllo accensione / spegnimento dipende dal collegamento o dalla separazione della lamiera interna

Tipi comuni di configurazioni di contatto per Rocker Switch:

Tipo| Abbreviazione| Descrizione

Single-pole single-throw| SPST| Un input, un output, l'interruttore più semplice

Single-pole doppio lancio| SPDT è| Un ingresso, due uscite, funzione di commutazione

Doppio polo doppio lancio| Il DPDT| Due set di circuiti di commutazione, che controllano due canali

Scenari di applicazione comuni per Rocker Switch:

Interruttore di alimentazione (ad esempio audio, risocottura)

Interruttore di modifica dell 'auto (controllo della barra di luce LED)

Switch Dashboard per veicoli elettrici

Console di controllo per apparecchiature industriali

Vantaggi di Rocker Switch:

Funzionamento intuitivo e affidabile;

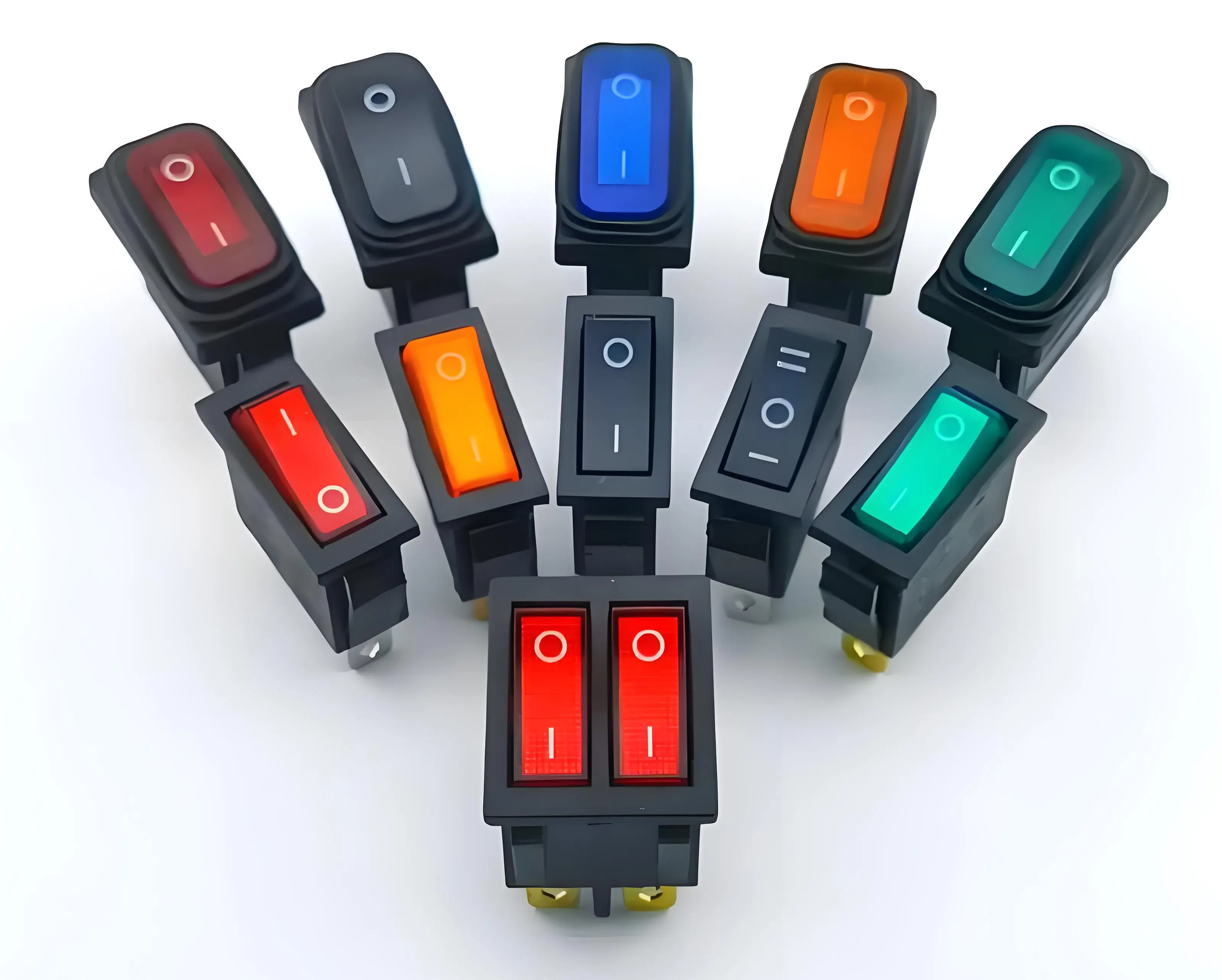

Può essere dotato di indicatori luminosi (di solito LED rossi, verdi e blu);

Alta durata (fino a 50.000 volte);

Facile da incorporare nel pannello per l'installazione;
